Посадочное место резцедержателя изнашивается быстрее самого резца — почему так происходит

Опубликовано: 16.07.2026

Типичная картина на объекте: резец ещё имеет запас по твёрдосплавной пластине, а в посадочном отверстии резцедержателя уже люфт. Оператор чувствует вибрацию, фреза начинает «бить», качество поверхности падает. Замена резца проблему не решает — новый стоит в отверстие с тем же зазором. Ресурс держателя исчерпан, хотя по логике вещей он должен служить дольше сменного инструмента.

Разберёмся, что именно разрушает посадочное место и можно ли повлиять на этот процесс без радикального изменения технологии фрезерования.

Геометрия контакта и концентрация нагрузок

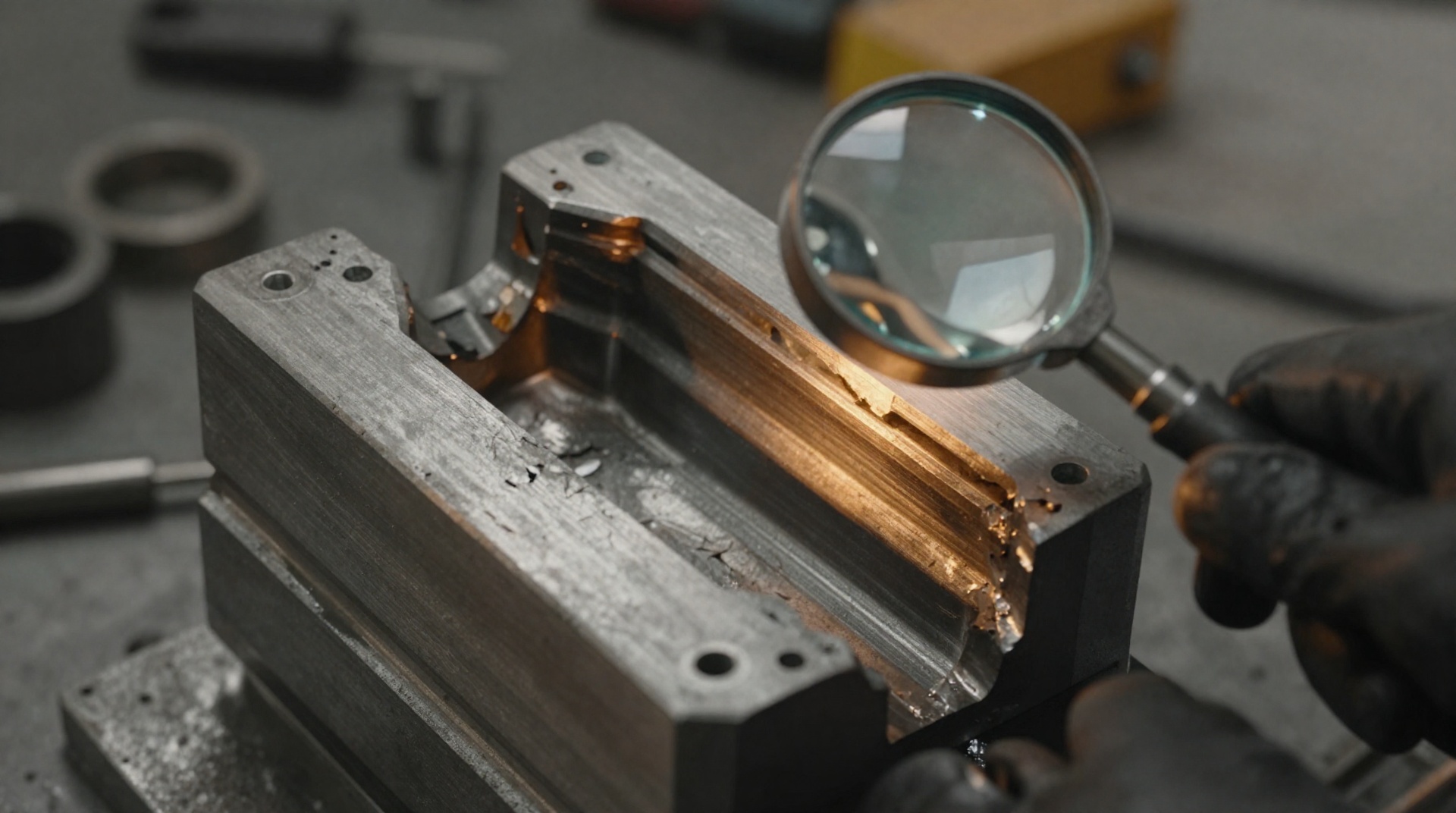

Посадочное отверстие резцедержателя — это не просто цилиндр. В большинстве конструкций, которые используются на дорожных фрезах, включая технику Wirtgen и аналоги, отверстие имеет сложный профиль с продольными пазами или фасками. Резец фиксируется за счёт точного сопряжения по нескольким площадкам.

Когда фреза врезается в асфальтобетон или бетонное основание, на резец действуют ударные нагрузки. Эти удары передаются на стенки посадочного места не равномерно, а концентрируются в зонах начального контакта. Если поверхность отверстия имеет микронеровности от механической обработки, именно на этих выступах возникает точечное контактное давление, многократно превышающее среднее значение.

Металл в этих зонах деформируется пластически, сглаживается — и образуется зазор. С этого момента процесс идёт по нарастающей: каждый новый удар приходится на всё меньшую площадь контакта.

Три фактора ускоренного износа

Когда посадочное место уже разбито, одной заменой резца проблему не решить; подходящие позиции по дорожным фрезам и резцедержателям можно предварительно посмотреть на сайте ВМИГ.

Несоответствие резца и держателя

Казалось бы, очевидный момент, но на объектах регулярно возникает ситуация, когда в резцедержатели устанавливают резцы «похожего» размера. Разница в диаметре хвостовика даже в 0,1–0,2 мм при ударных нагрузках даёт эффект кувалды. Стенки отверстия деформируются за десятки часов вместо тысяч.

Особенно это критично при расширении кластера фрез, когда на один ротор ставят держатели разных партий или производителей. Даже если визуально резцы идентичны, допуски по хвостовику могут различаться.

Работа с заклинившим резцом

Резец должен свободно проворачиваться в посадочном месте под собственным весом. Если он застрял — ударная нагрузка при каждом контакте с материалом передаётся на одну и ту же точку отверстия. Вместо распределения усилия по окружности получается точечное пробивание.

Причины заклинивания разные: абразив, попавший в отверстие, коррозия при длительном простое, деформация хвостовика самого резца. Но результат один — локальный износ с образованием овальности.

Превышение допустимой глубины фрезерования

Каждый тип резцедержателя рассчитан на определённую максимальную глубину резания. При её превышении растёт не только нагрузка на твердосплавную пластину, но и изгибающий момент на хвостовик резца. Хвостовик работает как рычаг, и стенки посадочного места испытывают нагрузку, для которой они не проектировались.

Материал держателя и его роль

Резцедержатели дорожных фрез делают из сталей с определённым балансом твёрдости и вязкости. Слишком мягкий материал быстро изнашивается абразивно — стенки отверстия просто «протираются» резцом. Слишком твёрдый — хрупкий, при ударах образуются микротрещины, и металл начинает выкрашиваться.

Качественные держатели проходят термическую обработку так, чтобы поверхностный слой был твёрже сердцевины. Это даёт износостойкость стенок отверстия и способность корпуса поглощать удары без разрушения. Если производитель сэкономил на термообработке или использовал сталь неподходящего класса, износ посадочного места будет хронической проблемой независимо от режима работы.

Как контролировать состояние посадочного места

Ожидать, пока резец начнёт болтаться — неправильно. К этому моменту держатель уже нанёс ущерб барабану: повышенная вибрация передаётся на сварные швы и крепёжные элементы.

• Проверка люфта при замене резцов. Новый резец должен входить в отверстие с лёгким натягом или зазором не более 0,05 мм. Если вставленный резец свободно качается — держатель под замену.

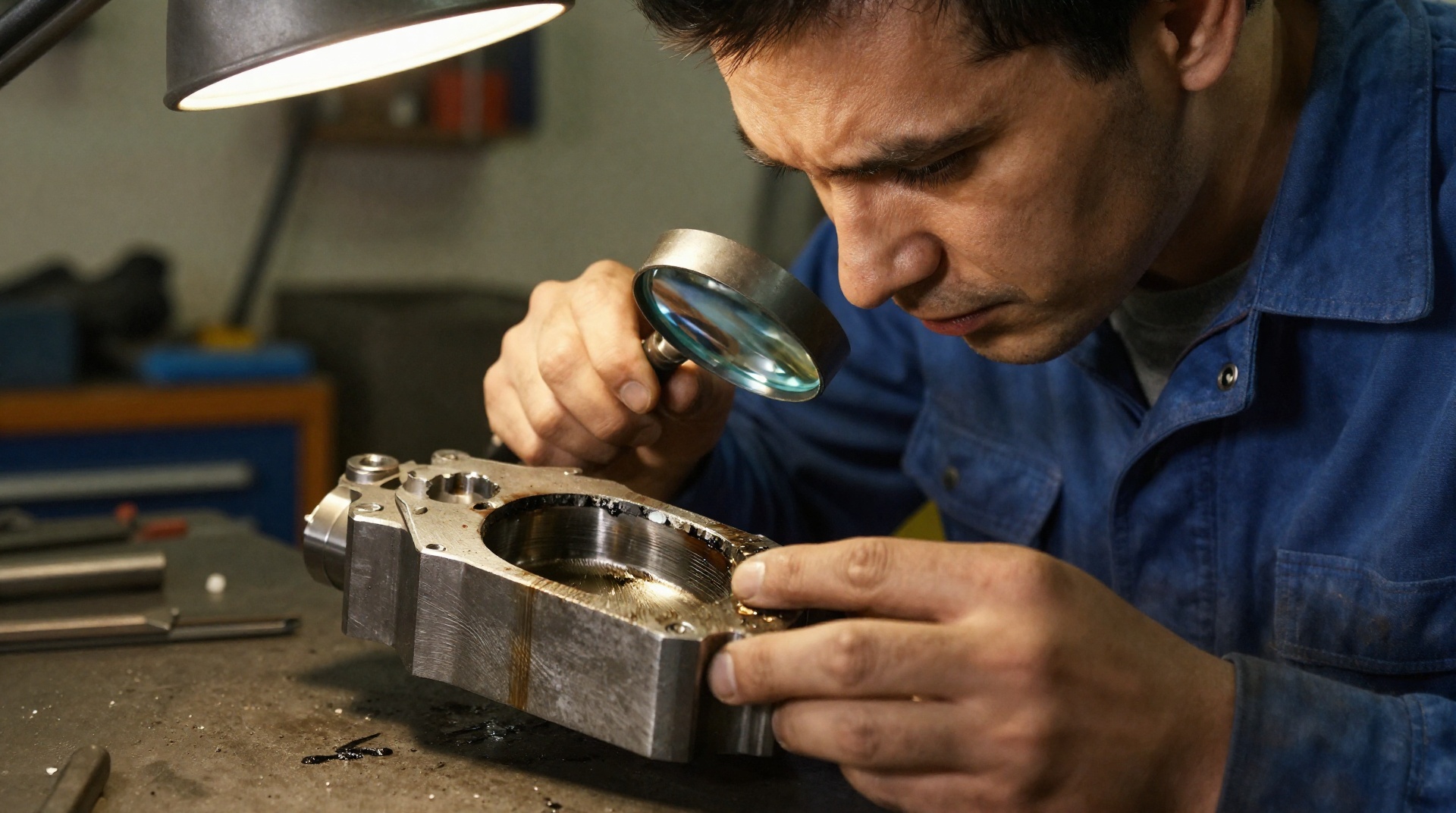

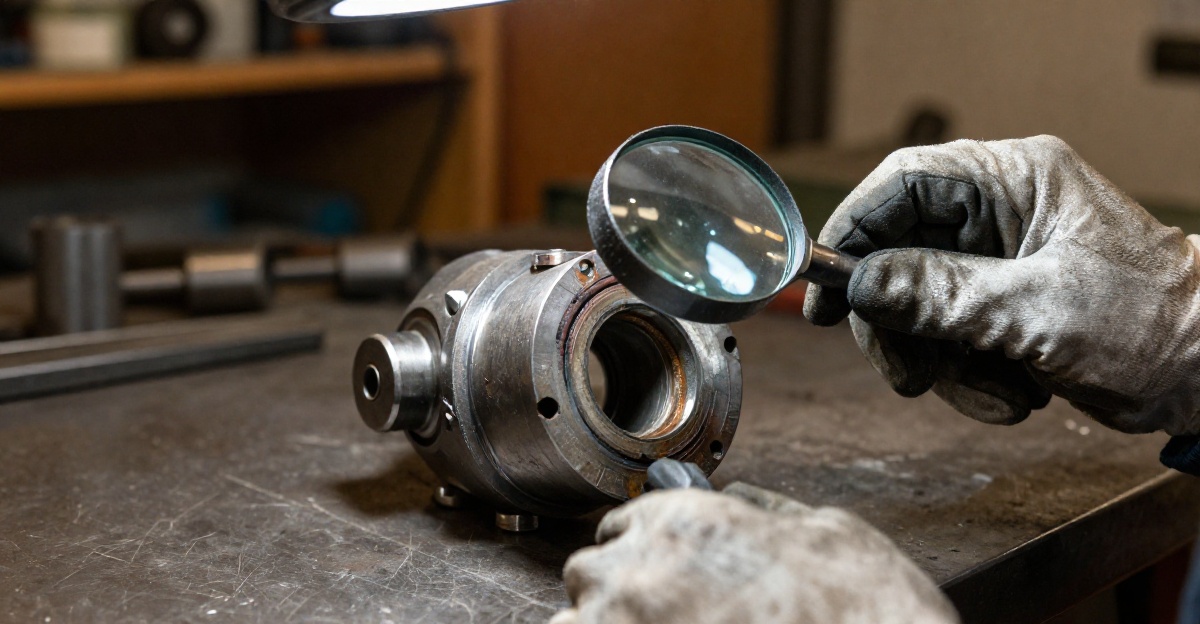

• Визуальный освет стенок отверстия. Блестящие полосы на одной стороне говорят о неравномерном износе. Матовая поверхность с точечными вкраплениями — о выкрашивании металла.
• Замер диаметра отверстия. Номинальный размер есть в документации на держатель. Превышение на 0,3–0,5 мм — повод снять элемент с барабана.

Практические рекомендации по продлению ресурса

Полностью исключить износ посадочного места нельзя — это рабочий износ узла трения. Но скорость этого процесса можно контролировать.

Своевременная замена резцов — базовое правило. Эксплуатация резца с изношенной твёрдосплавной пластиной меняет характер контакта с материалом: вместо скольжения и среза появляется ударное разрушение. Ударная волна идёт через хвостовик прямо в стенки отверстия.

Очистка посадочных мест при каждой замене инструмента. Продувка сжатым воздухом и визуальный контроль отверстия занимают секунды на каждый держатель, но предотвращают заклинивание и абразивный износ от попавших частиц.

Соблюдение рекомендованной глубины резания для конкретного типа держателя. Если нужно снять слой больше номинального — лучше сделать два прохода. Это увеличит время работы, но сохранит барабан и держатели.

Сортировка резцов по размеру хвостовика перед установкой. Даже в одной партии от авторитетного производителя бывает разброс. Резцы с минимальным диаметром хвостовика ставятся в наиболее нагруженные зоны барабана — по краям фрезерования, где ударные нагрузки выше.

Когда держатель не подлежит восстановлению

Попытки восстановить изношенное посадочное место наплавкой или расточкой под ремонтный размер резца практического смысла не имеют. Наплавленный металл не имеет той структуры, которую даёт заводская термообработка, и изнашивается в несколько раз быстрее оригинального материала. Расточка под увеличенный диаметр резца нарушает расчётную толщину стенок — держатель теряет прочность и при серьёзном ударе может лопнуть, повредив барабан.

Резцедержатель — деталь сменная, и её замена в разы дешевле ремонта ротора фрезы. Экономия на держателях — это прямой путь к дорогостоящему ремонту барабана или замене фрезы целиком.

Посадочное место изнашивается не потому, что деталь сделана плохо, а потому, что оно работает в условиях, которые объективно разрушают любой металл. Задача оператора и механика — не предотвратить износ, а не допустить его ускорения ошибками эксплуатации.
